火电厂汽轮机系统流程及压力开关的使用节点 西安奥信
火电厂的工作流程拆成**三条泳道**（燃烧系统 / 汽水循环 / 电气系统），核心是一条能量转换链：**煤的化学能 → 蒸汽热能 → 汽轮机机械能 → 电能**，并在关键节点标出你日常打交道的压力、液位、流量测点。
锅炉是 "能量转换器"**：煤在炉膛烧到 1400~1600℃，热量被水冷壁里的水吸收 → 饱和蒸汽 → 过热器再加热成高温高压过热蒸汽。这一步是**化学能→热能**。
锅炉系统四大块：
"锅"（汽水）| 水变蒸汽 | 省煤器→水冷壁→汽包→过热器→再热器 + 各级联箱 + 减温器 |
"炉"（燃烧） | 煤烧起来 | 原煤仓→给煤机→磨煤机→燃烧器→炉膛 + 一二次风 |
风烟系统 | 排烟 + 供风 | 空预器→除尘器→脱硫脱硝→引风机→烟囱；送 / 一 / 引三大风机 |
辅助 | 安全 + 排渣 + 点火 | 捞渣机、气力输灰、油系统、吹灰器、FSSS 保护 |

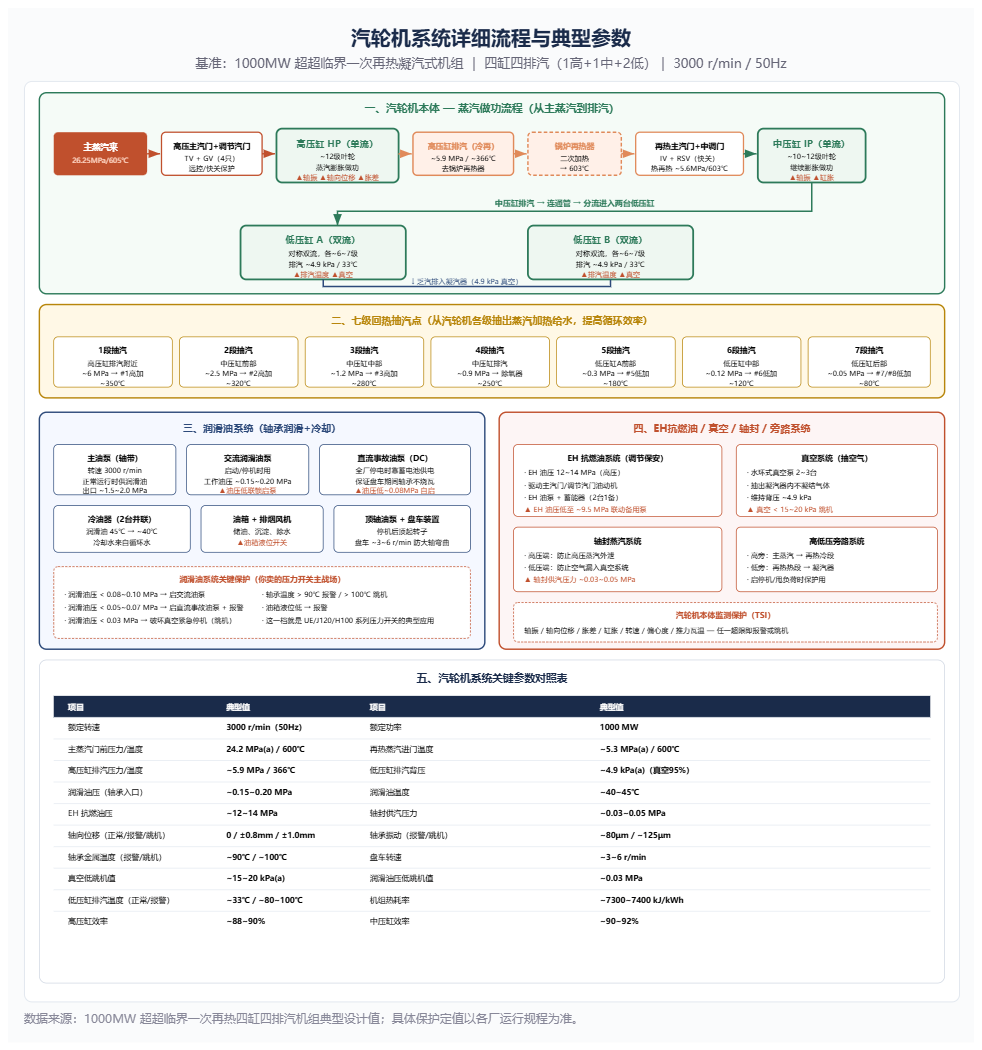

汽轮机系统主要是本体流程（蒸汽走向 + 抽汽）+ 辅助系统（润滑油 / EH 油 / 真空 / 轴封 / 旁路）**两大块整理。汽轮机系统流程：主蒸汽（600℃/24MPa）→ 高压主汽门 / 调节汽门 → 高压缸做功（排汽 5.9MPa/366℃）→ 回锅炉再热到 603℃ → 中压主汽门 / 中调门 → 中压缸做功 → 连通管分流 → 两台低压缸（双流）→ 排汽 4.9kPa/33℃ 进凝汽器**。
