火电厂汽水系统流程及压力开关的使用节点 西安奥信
火电厂的工作流程拆成**三条泳道**（燃烧系统 / 汽水循环 / 电气系统），核心是一条能量转换链：**煤的化学能 → 蒸汽热能 → 汽轮机机械能 → 电能**，并在关键节点标出你日常打交道的压力、液位、流量测点。
锅炉是 "能量转换器"**：煤在炉膛烧到 1400~1600℃，热量被水冷壁里的水吸收 → 饱和蒸汽 → 过热器再加热成高温高压过热蒸汽。这一步是**化学能→热能**。
锅炉系统四大块：
"锅"（汽水）| 水变蒸汽 | 省煤器→水冷壁→汽包→过热器→再热器 + 各级联箱 + 减温器 |
"炉"（燃烧） | 煤烧起来 | 原煤仓→给煤机→磨煤机→燃烧器→炉膛 + 一二次风 |
风烟系统 | 排烟 + 供风 | 空预器→除尘器→脱硫脱硝→引风机→烟囱；送 / 一 / 引三大风机 |
辅助 | 安全 + 排渣 + 点火 | 捞渣机、气力输灰、油系统、吹灰器、FSSS 保护 |

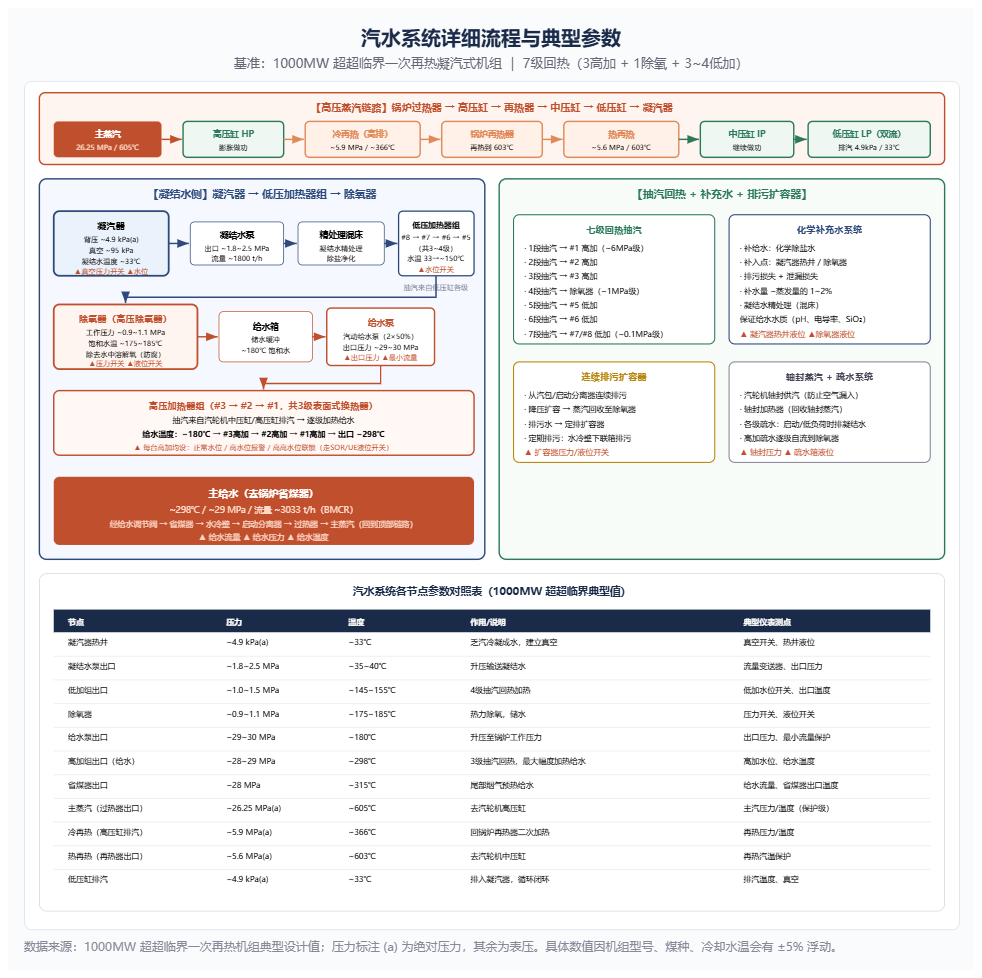

汽水系统主要是从凝汽器开始一路到主蒸汽，再回到凝汽器，每个节点都标压力、温度和对应的仪表测点。汽水系统一句话串起来： **凝汽器（4.9kPa/33℃）→ 凝结水泵（2MPa/40℃）→ 精处理 → 低加组（4 级，加热到 150℃）→ 除氧器（1MPa/180℃）→ 给水泵（30MPa/180℃）→ 高加组（3 级，加热到 298℃）→ 锅炉省煤器→水冷壁→过热器（26.25MPa/605℃）→ 高压缸 → 再热器（5.6MPa/603℃）→ 中压缸 → 低压缸 → 凝汽器**，形成一个闭环。
其中以下两处必须要配压力控制器
1. **凝汽器真空低**联锁会跳机（真空下降到～15~20kPa 就要跳），真空开关是必配。
2. **除氧器**同时有压力和液位两个保护：压力高会安全阀动作，液位低会跳给水泵。
