设计
ASME B40.100

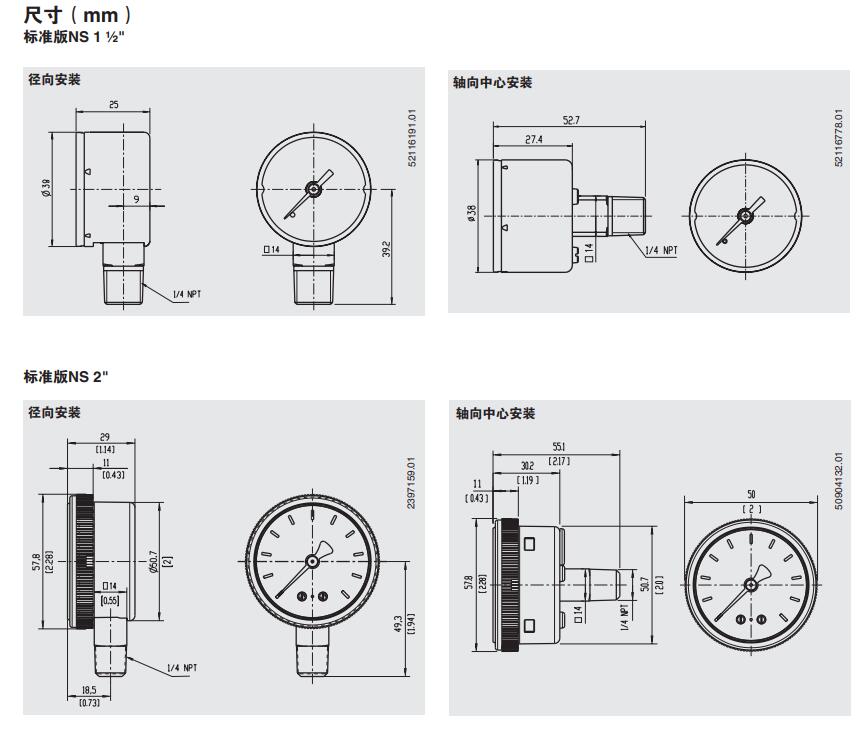

尺寸
2" (50 mm)
1 ½" (40 mm)

准确度等级
2"：量程的± 2/1/2%（Grade A，符合ASME B40.100标准）
1 ½"：量程的± 3/2/3%（Grade B，符合ASME B40.100标准）

量程
真空/组合压力至30"Hg/0/300 psi
压力范围为15 psi至6000 psi或其他同等压力或真空量程

工作压力
静压：3/4 x 满量程值
动压：2/3 x 满量程值
瞬时过压：满量程值

工作温度
环境温度：-40°F to +140°F (-40°C to +60°C)
介质温度：*大为+212°F (+100°C)

温度误差
当测量系统的温度在参考温度68 F (20 C)附近波动时，每上升或下降 18°F (10°C)，额外误差为量程的±0.4%。量程百分比。

气候保护
耐候性（NEMA 3 / IP 54）

压力接头
材质：316L不锈钢
位置：径向直接安装（LM）或轴向中心安装（CBM）
接头类型：¼” NPT——外螺纹
接液表面光洁度：Ra < 1.0 μm (Ra < 40 μinch)——内部

波登管
材质：316L不锈钢
30”Hg（真空）至1000 psi，C型
1500至6000 psi，螺旋型
氦泄漏试验1 x 10-9 scc/sec（内侧）

底座
材质：316L不锈钢
Ra < 1.0 μm (Ra < 40 μinch)——内部

机芯
不锈钢

表盘
白色铝质，带止位销和黑色字体

指针
黑色铝质

表壳
304不锈钢，电抛光

表玻璃
聚碳酸酯：扭锁（2"）；按扣盖（1½"）

洁净度
ASME B40.1 IV级（用于氧气）

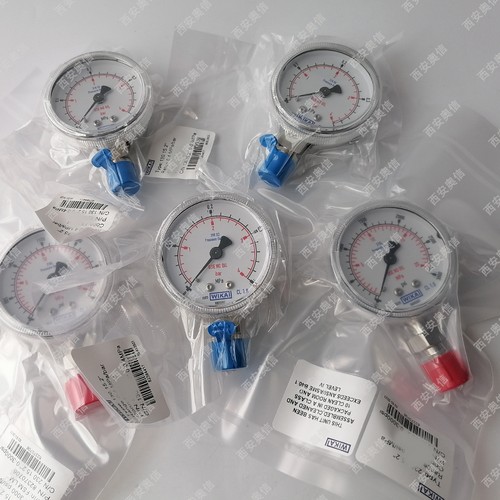

单尼龙袋包装
用氮气吹扫
螺纹接头，带保护罩
