电厂锅炉压力控制器H100-521 美国UE炉膛负压开关测炉膛负压

电厂常用 UE 系列选型要点
1. **100 系列（H100）**：SIL2，通用全天候壳体 NEMA4X，经济型，炉膛微压、油系统、水系统报警，非防爆区域为主，电厂使用量*大美国联合电...。
2. **120 系列（J120）**：隔爆 Exd 防爆型，SIL2，**锅炉房、燃气区域等防爆危险区**，烟气、燃料气、润滑油保护。
3. **400 系列**：**双点 / 多点输出**，一台开关 2 组独立触点，预报警 + 跳闸，炉膛压力保护*。
4. **One Series 1 系列（电子智能开关）**：数字化，自带自诊断，HART 通讯，适合 SIS 安全系统升级项目。
核心优势
1. **独立无源触点**：机械开关不需要供电，DCS/SIS 断电情况下，只要工艺压力 / 温度超限，依然可靠动作，安全联锁不依赖控制系统。
2. **抗振动**：汽轮机、锅炉振动大，UE 抗振性能强，设定点漂移小，适合动力设备。
3. **SIL 安全***：100/120 系列 SIL2（可 SIL3 架构），满足电厂 SIS 安全仪表系统规范要求，用于 MFT、汽机跳机这类高安全等级联锁。
4. 介质适配：可选黄铜、316L 不锈钢膜片，适配蒸汽、水、润滑油、烟气、燃料气；微压型号可以测炉膛几百 Pa 级微差压。
5. 维护简单：现场直接调节设定值，校验方便。
 锅炉系统（*常用）
1. **炉膛差压 / 微压保护（H100、J120、400 系列）**
监测炉膛负压 / 正压。正压过高（喷火）、负压过大（漏冷风、损坏受热面），**一路预报警、一路 MFT 主燃料跳闸联锁**；400 系列双点开关，一台开关输出两组独立 SPDT 触点，同时实现高报 + 跳闸，是锅炉炉膛保护经典选型。
2. 汽包压力、过热蒸汽、再热蒸汽压力高保护：压力超限触发报警、安全门联锁动作。
3. 空预器、烟道差压：压差变大代表堵塞，差压开关报警，提示吹灰。
4. 燃油 / 燃气燃料管路压力：燃气电厂燃料气高低压保护，防爆型 J120 隔爆系列（ExdⅡCT6），用于危险防爆区域，SIL2 *，属于燃料切断保护。

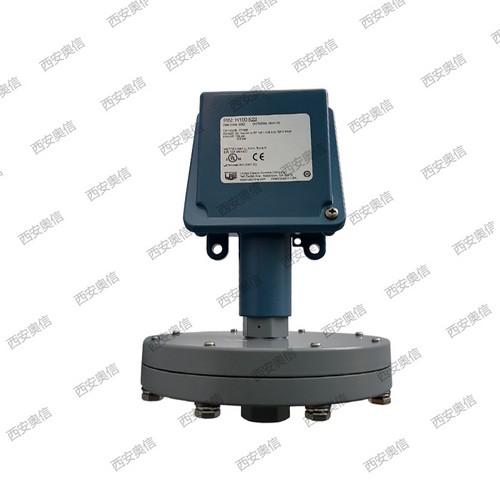

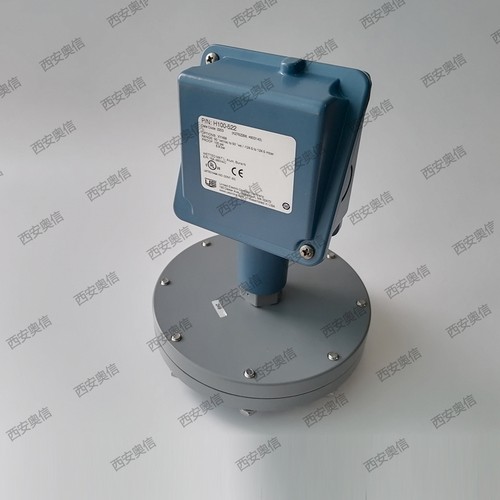

美国UE H100-52*系列炉膛压力开关参数：

电厂锅炉压力控制器H100-521 美国UE炉膛负压开关测炉膛负压
